商品信息
基本参数
- 产地上海
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌福豫

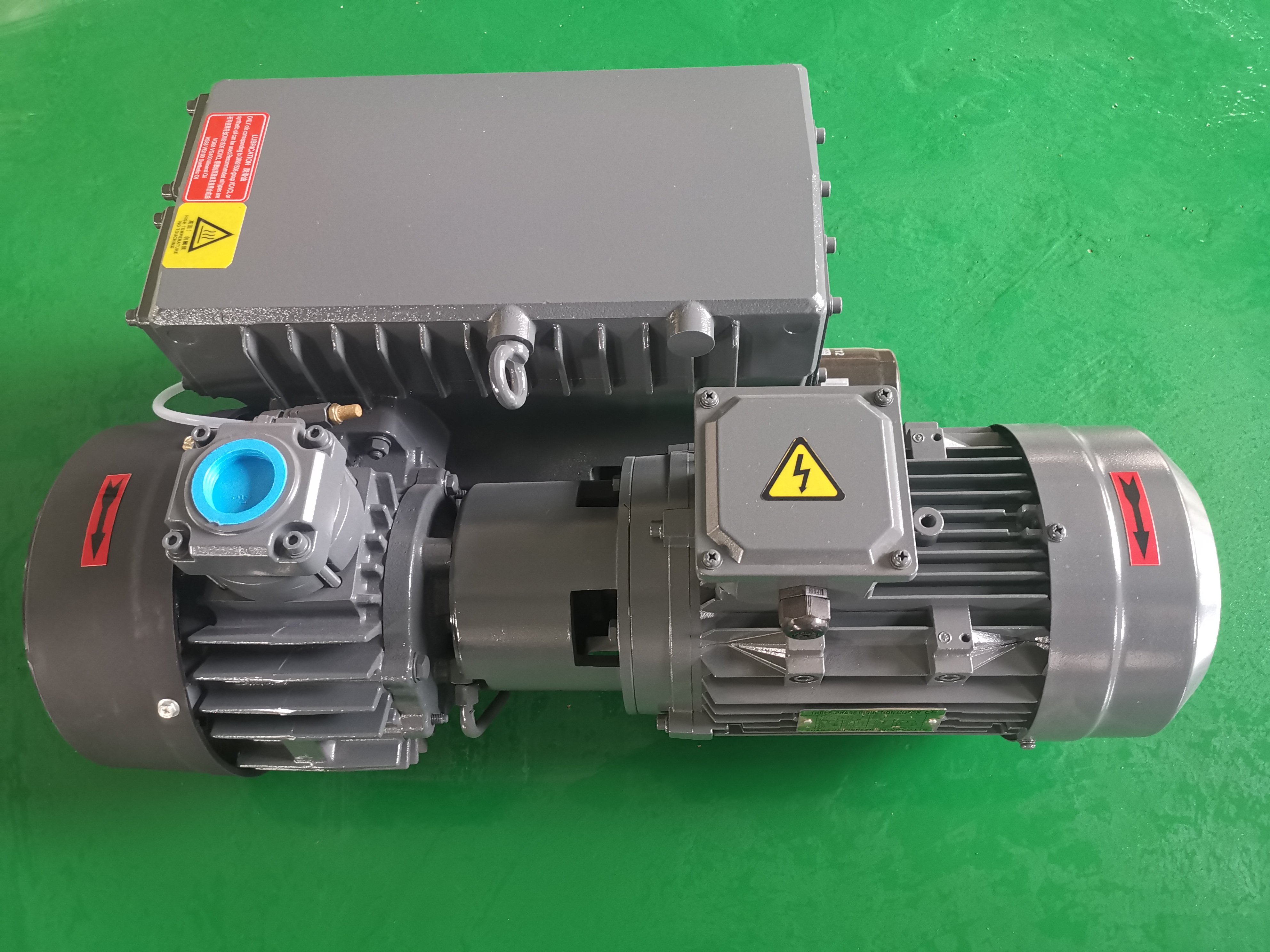

- 型号XD普旭RA063真空泵
- 输送介质油泵
- 驱动方式电动泵
- 介质温度类型常温泵
- 材质铝合金
- 最大出口压力类型中压泵(4MPa＜Pd＜32MPa)
- 额定流量Q63m3/h
- 叶轮级数单级泵
- 吸入方式单吸泵
- 壳体型式蜗壳式
- 泵轴位置卧式泵
- 结构类型轴流式
- 轴功率Pa2.2kW
- 额定转速1400n
- 外形尺寸65*43*29.5mm
- 产地上海
- 厂家上海福豫机械设备有限公司
产品简介：
产品详情：旋片式真空泵创作：
旋片泵的工作原理：旋片泵主要由定子，转子，旋片，固定盖，弹簧等零部件构成，其构造是运用偏心安装在定子腔内的转子（转子的外圆和定子的内表面十分小），并且通过弹簧张力和离心力来紧固转子槽中的滑动。当转子旋转时，连结到定子内壁的两个旋转叶片自始至终沿定子的内壁滑动。两个旋转叶片将转子，定子腔和固定盖围住的月牙形空间分为三个部分a，b和c。当转子沿图中所示方向旋转时，空间a的体积与吸气口连通。当a空间中的压力小于泵送器皿中的压力时，泵送气体为根据气压均衡的法则连续地将其泵入吸入室a。处于吸入过程中.b腔中空间的体积慢慢减小，压力不停增加，此时处于压缩过程中。与排气口连通的空间c的体积更进一步增大减小，并且c空间的压力更进一步增加。当气体压力强于排气压力时，压缩气体促进排气门开启，泵送的气体继续通过燃料箱中的油层并排放到大气中。在泵的连续运转过程中，连续展开吸，压，排气过程，达到连续抽气的目的。排气阀浸在油中，以以防大气流入泵通过空隙进入泵腔。泵体上的孔和排气阀，使泵腔中的所有运动表面都被油遮盖，形成一个抽吸腔。该腔被排气腔密封，机油中也充满了所有危害空间，以扫除它们对泵的影响。极限真空。
